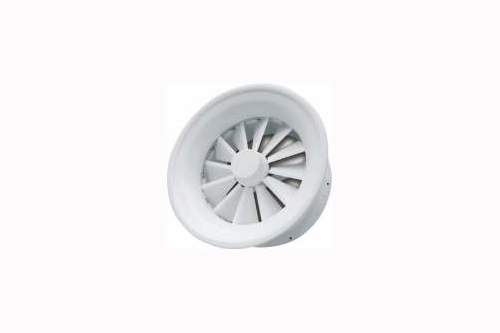

Турбулентные вихревые диффузоры ВТД-1 / ВТД-2

Турбулентные вихревые диффузоры ВТД-1 / ВТД-2

 Обозначения:

ВТД-1 : Турбулентный вихревой диффузор с неподвижными лопастями
ВТД-2 : Турбулентный вихревой диффузор с настраиваемыми лопастями

Материалы:

Корпус и створки произведены из листового оцинкованного металла.

Назначение:

Диффузоры ВТД-1 чаще используется в системах вентиляции и кондиционирования
при охлаждении. Эффективная дальнобойность при высоте потолка от 2,6 до 4 метров.
Диффузоры серии ВТД-2 с настраиваемыми лопастями используются в таких
помещениях с высотой потолка более 4 метров как аэропорты, банки, театры,
концертные залы и т.д.
Лопасти диффузора могут контролироваться вручную или с помощью сервопривода.
Рабочая температура от -10 до +15 С.

Покраска:



Покрытие решеток – электростатическая порошковая краска.
Стандартный цвет RAL 9016
Остальные цвета по желанию заказчика.

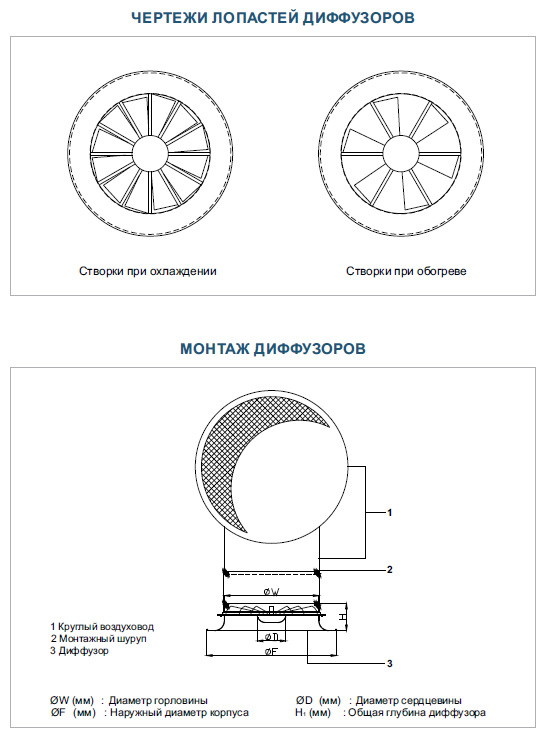

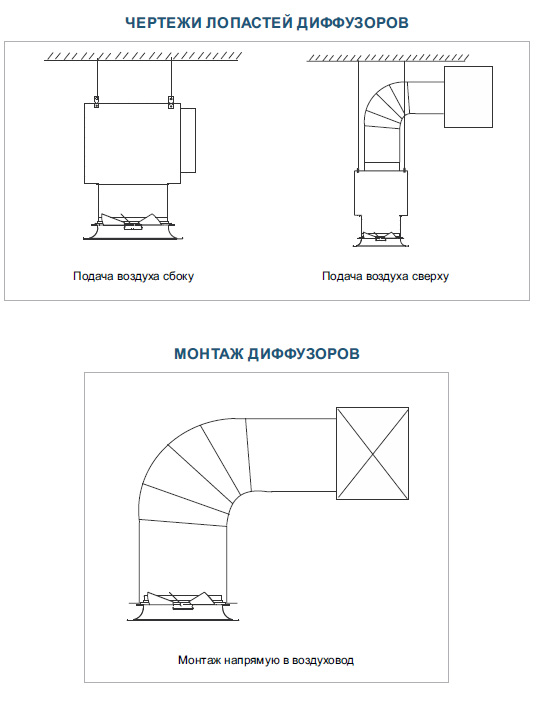

Монтаж:

Диффузоры крепятся самонарезными шурупами в воздуховоды



Горизонтальная подача Подача под 45° Вертикальная подача
